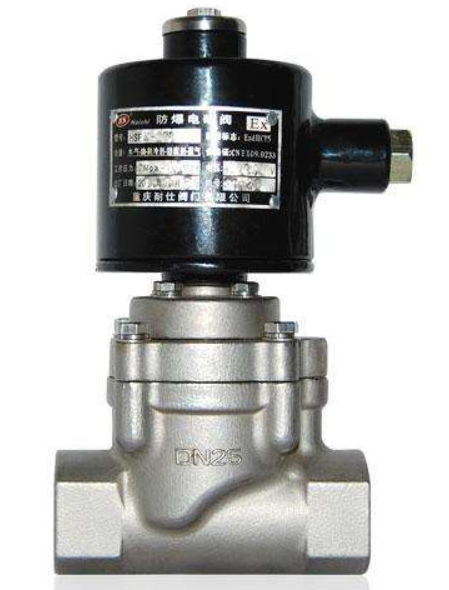

我們先對電磁閥有個初步的認識,電磁閥是由電磁線圈和磁芯組成,是包含一個或幾個孔的閥體。當線圈通電或斷電時,磁芯的運轉將導致流體通過閥體或被切斷,以達到改變流體方向的目的。
電磁閥的電磁部件由固定鐵芯、動鐵芯、線圈等部件組成;閥體部分由滑閥芯、滑閥套、彈簧底座等組成。電磁線圈被直接安裝在閥體上,閥體被封閉在密封管中,構成一個簡潔、緊湊的組合。一些閥門廠家生產中常用的電磁閥有二位三通、二位四通、二位五通等。這裏先說說二位的含義:對於電磁閥來說就是帶電和失電,對於所控製的閥門來說就是開和關。
我們製氧機儀控係統中,二位三通電磁閥用的最多,它在生產中可用來接通或切斷氣源,從而對氣動控製膜頭氣路進行切換。
它由閥體、閥罩、電磁組件、彈簧及密封結構等部件組成,動鐵芯底部的密封塊借助彈簧的壓力將閥體進氣口關閉。通電後,電磁鐵吸合,動鐵芯上部帶彈簧的密封塊把排氣口關閉,氣流從進氣口進入膜頭,起到控製作用。當失電時,電磁力消失,動鐵芯在彈簧力作用下離開固定鐵芯,向下移動,將排氣口打開,堵住進氣口,膜頭氣流經排氣口排出,膜片恢複原來位置。在我們的製氧設備中,在透平膨脹機進口薄膜調節閥的緊急切斷等處有應用。
四通電磁閥在我們的生產中應用也很多,其工作原理如下:
當有電流通過線圈時,產生勵磁作用,固定鐵芯吸合動鐵芯,動鐵芯帶動滑閥芯並壓縮彈簧,改變了滑閥芯的位置,從而改變了流體的方向。當線圈失電時,依靠彈簧的彈力推動滑閥芯,頂回動鐵芯,使流體按原來的方向流動。在我們製氧生產中,分子篩切換係統強製閥的開關就是通過二位四通電磁閥來控製的,氣流分別供至強製閥門的活塞兩端。從而來控製強製閥的啟閉。
