產品性能特點:
1、美國ASCO型產品、工藝成熟、進口配件、做工精美、性能穩定
2、直動式結構、膜片式、密封效果優
3、泄 露 量: 0ml/min
4、運動粘度:≤ 25CSt(mm2/s)
5、環境溫度:-15~75℃
6、安裝方式:可任意角度安裝;建議水平管道線圈豎直向上安裝,可延長使用壽命
7、消防設備、環保設備、水處理指定配套產品
8、廣泛使用於航天、軍工、核能工業、船舶、石化、電力、醫藥設備、消防設備、機械製造、壓力設備、環保設備、水處理、紡織等行業
產品技術參數:
序號 | 技術參數 | 實際應用 |

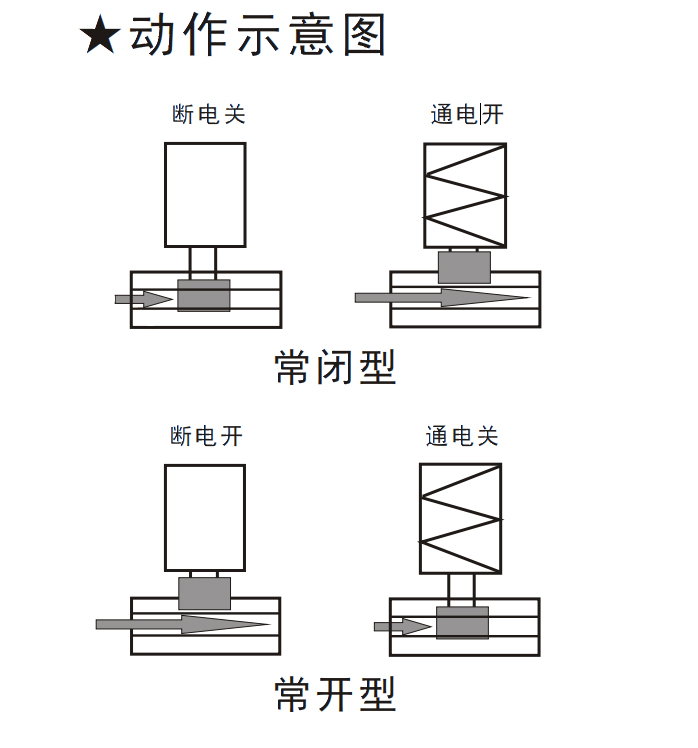

1 | 工作特性 | 常閉型、常開型 |
2 | 適用壓力 | 常閉型( 0~10bar)、常開型( 0~3bar) |

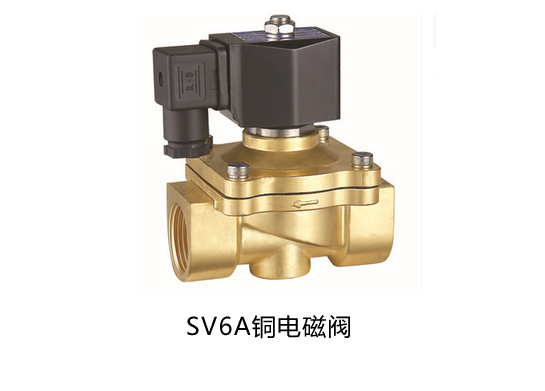

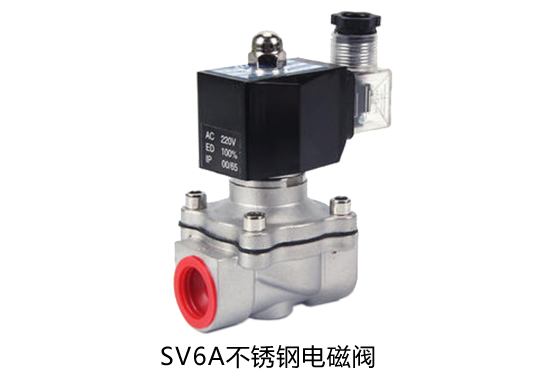

3 | 閥體材質 | 銅(螺紋)、碳鋼WCB(法蘭式僅限≥DN65)、304、316、316L不鏽鋼 |
4 | 工作介質 | 液體、氣體、輕油、真空等 |
6 | 公稱通徑 | DN2.5~DN150 |
7 | 介質溫度 | - 9~8 0℃、- 9~120℃、-39~120℃ |
8 | 連接方式 | G螺紋、NPT螺紋、法蘭式等;特需ZG螺紋 |
9 | 電源電壓 | AC220V 50/60Hz、DC24V允許波動±10%;其它電壓可定製 |
10 | 介質流向 | 單向流通,介質流向應與閥體箭頭一致;如反向流通,閥門一直保持開狀態 |
產品功能選配:

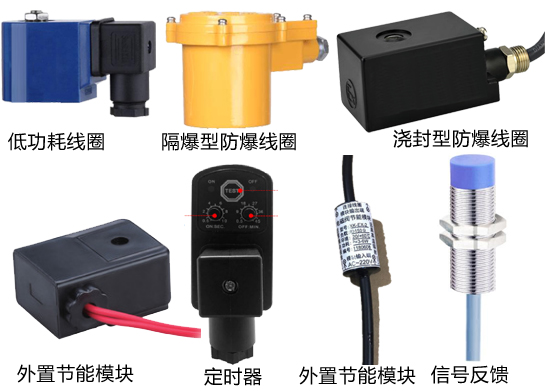

代號 | 功能名稱 | 功能內容 |
B | 防爆型 | 澆封型ExmbⅡT4、隔爆型ExdIIBT4 |
X | 信號反饋 | 反饋閥門開關位置狀態(僅限≥DN65) |

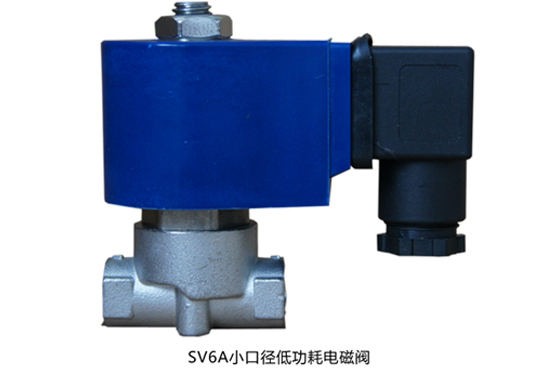

CT | 長期通電 | 配置低溫升(≤45℃)、低功耗線圈 |
ZD | 帶指示燈 | 帶指示燈接線盒,燈亮表示得電 |
ZK | 真空型 | 可用於閥後抽低真空場合 |
DY | 低壓型 | 采用彈簧壓緊式結構,可用於自流介質 |
DS | 定時器 | 配定時器,可實現定時開關 |
注:
1、為保證電磁閥正常工作,電磁閥前須安裝60~80目過濾器。
2、電磁閥單向流通,如有背壓,閥後須安裝止回閥。
3、電磁閥接電,可不分正負極。

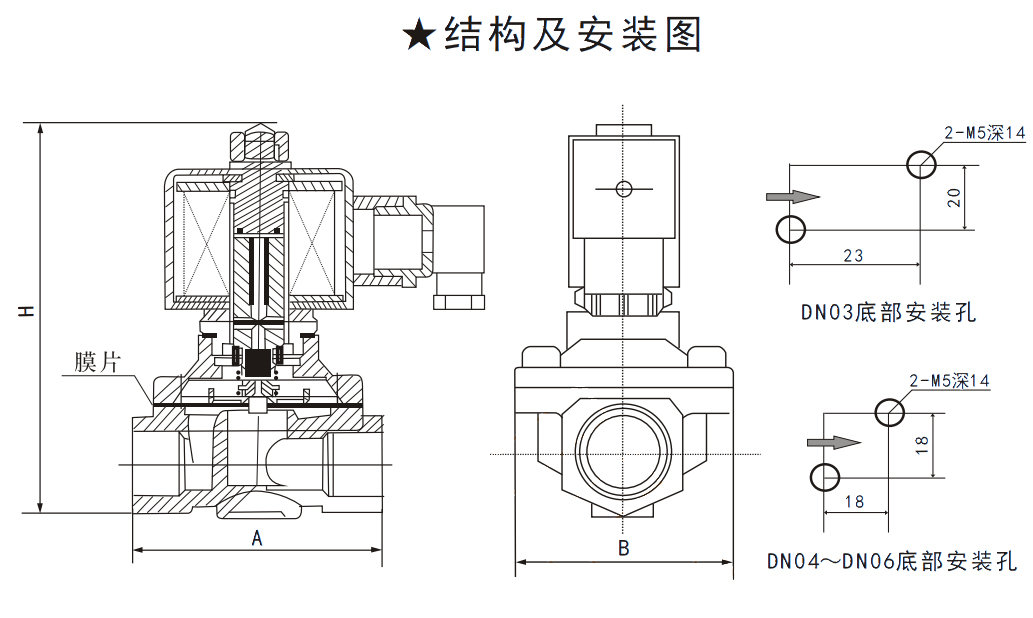

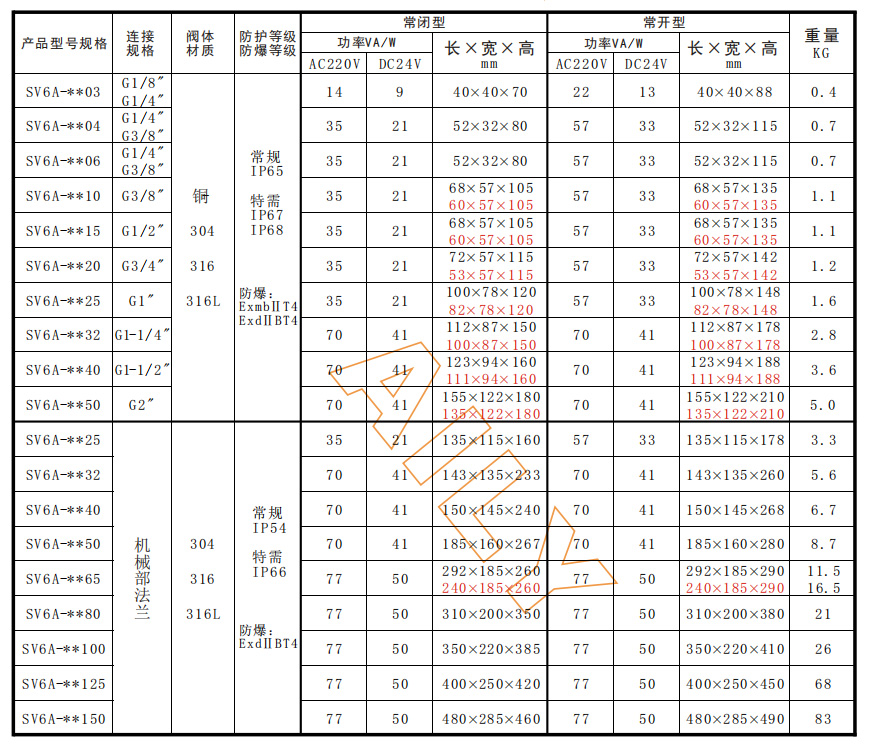

參數與外形尺寸:
注:
1、其中外形尺寸紅色字體為小體閥體。
2、螺紋常規備貨為G螺紋,特需Z G、NPT螺紋定做。
3、機械部法蘭標準:JB/T79法蘭標準製造。
4、* *表示型號省略部分。
5、可定做DN01口徑(適用壓力0~30bar);DN1.5口徑(適用壓力0~20bar)
