閘閥是指啟閉體(閥板)由閥杆帶動閥座密封麵作升降運動的閥門，可接通或截斷流體的通道。當閥門部分開啟時，在閘板背麵產生渦流，易引起閘板的侵蝕和震動，也易損壞閥座密封麵，修理困難。閘閥通常適用於不需要經常啟閉，而且保持閘板全開或全閉的工況。不適用於作為調節或節流使用。

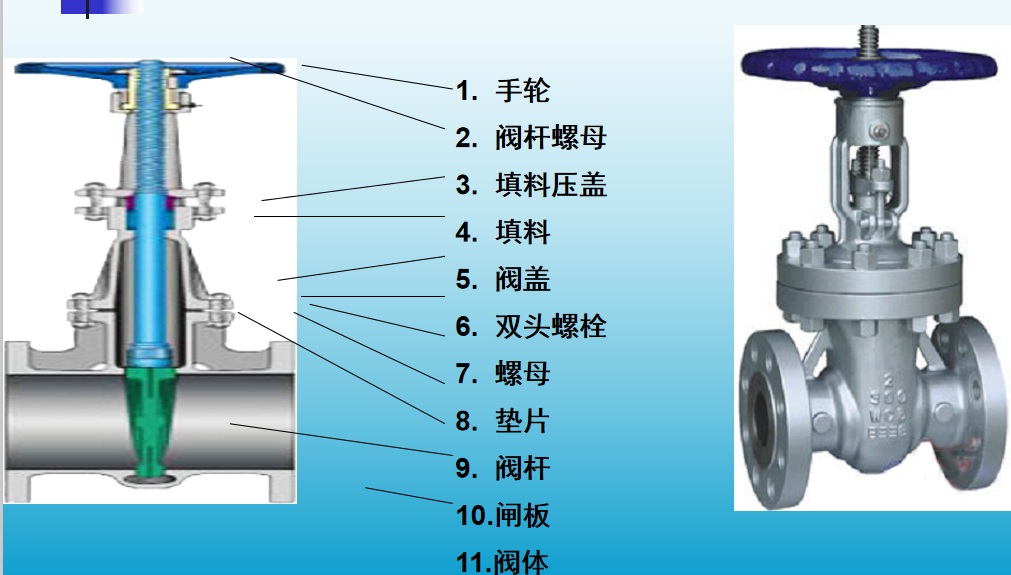

閘閥的結構

（1）閥體與閥蓋

閥體與閥蓋多采用法蘭連接。閥體截麵形狀主要取決於公稱壓力。低壓閥：扁平狀；高中壓閥：橢圓形或圓形。

（2）閘板與閥座密封圈

<1>楔式閘板

閘板密封麵與閘板垂直中心線有一定傾角，稱為楔半角。防止溫度變化時閘板卡死，一般角度為 2°52〞、5°介質溫度越高，通徑越大，楔半角就越大。

(a) 楔式剛性單閘板

結構簡單，尺寸小，使用較為可靠。應用於常溫、中溫、各種壓力，缺點是楔角加工精度高，加工維修較為困難；啟閉過程中密封麵易發生擦傷，溫度變化時閘板易卡住。

(b) 楔式彈性單閘板

在閘板中部開環狀槽或由二塊閘板組焊而成，中間為空。結構簡單，密封麵可靠，能自行補償由於異常負荷引起的閥體變形，防止閘板卡住。應用於各種壓力、溫度的中、小口徑及啟閉頻繁場所。缺點是關閉力矩不宜太大，防止超過彈性範圍；介質中含固體雜質少，不適用於易結焦的介質。

(c) 楔式彈性雙閘板

由兩塊圓板組成，用球麵頂心鉸接成楔形閘板。楔角可以靠頂心自動調整。溫度變化時不易卡住，也不易產生擦傷現象。應用於水和蒸氣介質，不適用於粘性介質。缺點是結構複雜、零件較多、閘板易脫落。

<2>平行式閘板
閘板的兩個密封麵平行，閥座密封麵垂直於管道中心線。

(a) 平行式單閘板
不能依靠其身達到強製密封，必須采用固定或浮動的軟質閥座。適用於中低壓大中口徑，介質為油類、天然氣。

(b) 平行式雙閘板

自動密封式：

依靠介質的壓力把閘板推向出口側閥座密封麵，達到單麵密封的目的。閘板間加彈簧實現在關閉時的密封。密封麵易被擦傷和磨損。較少采用。
撐開式：

用頂楔把兩塊閘板撐開，壓緊在閥座密封麵上而達到強製密封。

以上就是上海艾栗自動化科技有限公司介紹的閘閥的結構，如果不是特別明白或有疑問的請聯係我們在線客服進行谘詢！
