以“調節閥動作正常，但不起調節作用"故障為例闡述維修方案：某化工廠氯乙烯車間，使用閥門為國內某一知名企業的單座調節閥。此生產線年產10萬噸塑料顆粒，氯乙烯車間的壓縮、轉化、分餾工段有兩套生產線。除壓縮外，轉化和分餾工段都大量使用氣動調節閥，每一個調節閥的工作環境是完全不同的，而每一條管路上通常都隻有一個調節閥，有些調節閥旁邊還設有旁路，可以通過手動閥門控製。如果調節閥出現故障，可以開啟旁路閥，保證正常生產。所以，在拆檢前，要仔細分析該調節閥的故障原因，製定完善的維修方案。
一、氣動調節閥在現代化工廠的應用

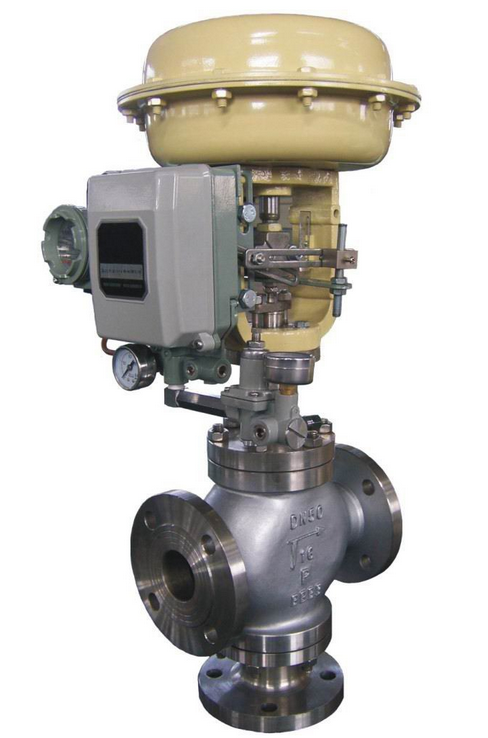

氣動調節閥與其他儀表配套使用，可實現生產過程中流量、液位、壓力、溫度等工藝參數與其他介質如液體、氣體、蒸汽等的自動調節和遠程控製功能。其中氣動薄膜調節閥作為自動調節係統的最終執行機構，起著十分重要的作用，調節閥應用的好壞直接關係著生產的質量與安全。
二、氣動調節閥的常見故障、原因分析及解決方法
(1)調節閥不動作。原因：沒有信號壓力或膜片裂損、膜片漏氣，膜片推力減小;閥芯與閥座或襯套卡死，閥杆彎曲等原因使調節閥不能動作。解決方法：將信號線、氣源接頭連接牢固或者更換膜片;調直閥杆或者更換閥杆。
(2)調節閥動作正常，但不起調節作用。原因：閥芯脫落或管道堵塞。解決方法：閥芯脫落的將閥芯與閥杆連接牢固，管路問題的聯係主管部門疏通管路。
(3)調節閥動作遲鈍或跳動。原因：密封填料老化或幹枯使閥杆與填料的摩擦增大;閥體內含有粘性大的汙物以及堵塞、結焦等情況出現;膜片及“O"形密封圈等處泄漏也。解決方法：更換密封填料，重新調整;清除汙物、結焦等;緊固膜頭，或者更換膜片、O型圈。
(4)調節閥不穩定或產生振蕩。原因：調節閥徑選擇過大;單座閥介質在閥內流動方向與關閉方向相同。閥芯與導向套嚴重磨損。解決方法：更換閥徑合適的閥門;調整閥門方向;改善結合麵(研磨)或更換閥芯、導向套。
三、氣動調節閥典型故障維修方案
以“調節閥動作正常，但不起調節作用"故障為例闡述維修方案：某化工廠氯乙烯車間，使用閥門為國內某一知名企業的單座調節閥。此生產線年產10萬噸塑料顆粒，氯乙烯車間的壓縮、轉化、分餾工段有兩套生產線。除壓縮外，轉化和分餾工段都大量使用氣動調節閥，每一個調節閥的工作環境是完全不同的，而每一條管路上通常都隻有一個調節閥，有些調節閥旁邊還設有旁路，可以通過手動閥門控製。如果調節閥出現故障，可以開啟旁路閥，保證正常生產。所以，氣動調節閥在拆檢前，要仔細分析該調節閥的故障原因，製定完善的維修方案。
1.檢修方法及標準。
檢修方法：
(1)按操作規程交出，要求置換合格，維修工攜帶濾毒罐，氯乙烯嗅敏儀，並有氣防站工作人員監護，方可拆檢閥門。
(2)關掉氣源，拆下定位器及氣源管，把閥門拆開
(3)閥芯閥杆的連接，檢查閥芯閥杆的連接狀況，檢查連接銷是否可以取下，不能取下要用專用工具取，或者改孔。
2.檢修後閥門的組裝。
(1)組裝前應對閥門的全部元件進行一次清理檢查，組裝順序應自下而上，加入的墊片應塗潤滑脂，加入的填料要充實均（jun1）勻。
(2)所有緊固螺栓和填料裝配前都應塗上潤滑脂，利於下次檢修和潤滑。
3.閥門的調校。閥門組裝完畢後裝上定位器，氣源管進行調校。校準點不應少於5個點，0%、25%、50%、75%、100%。依次緩慢地將各點信號輸入定位器，觀察行程指針與標尺刻度是否對應，否則應進行反複調整，直至達到標準。
4.試車與驗收。
(1)閥門調校標準後裝到管線上，確認無問題後通知工藝車間，辦理交出手續。
(2)配合工藝人員由現場手操改為總控操作。
(3)檢查檢修後的記錄檔案資料是否齊全準確。
(4)當閥門引入介質檢查填料和兩側法蘭是否泄漏。
(5)調節氣動調節閥正常運行72小時後，由有關技術主管簽收合格。
5.安全注意事項。
(1)維修安全注意事項：維修必須由兩人以上作業;進入現場維護必須穿戴好規定的保護用品;發現閥門出現異常需處理時，必須取得工藝人員認可，采取安全措施後方可作業。
(2)檢修安全注意事項：在線使用的閥門檢修時必須辦理交出證;在線閥門解體前必須將工藝介質排放幹淨，並確認不泄漏，方可進行作業;在檢修時應關閉氣源;檢修時，必須使用專用工具，不得損壞零部件;拆卸下來的零部件及裸露出來的閥體應用軟材料蓋好。
(3)投運安全注意事項：投運前應通知工藝人員辦理交出手續;投運時應做到工藝和維修工作人員雙方密切配合。
四、氣動調節閥的拆卸工藝
(1)切斷電源、氣源;拆除電源線及信號線再拆除各氣管;
(2)連接氣管(經減壓閥，定位器至膜頭)，設置減壓閥的壓力為銘牌上彈簧的最低工作壓力值;
(3)然後拆除對開螺母，拆除後關閉並拆除氣源;
(4)將指針塊和鎖緊螺母鬆開;
(5)鬆開支架圓螺母，取下支架;
(6)對角鬆開並拆除閥蓋螺母，依次取下上閥蓋、閥芯、導向套、齒形墊片;拆卸完畢後，檢查故障原因，將閥芯與閥杆重新連接。然後按照拆卸時的相反順序，對閥體進行組裝。
